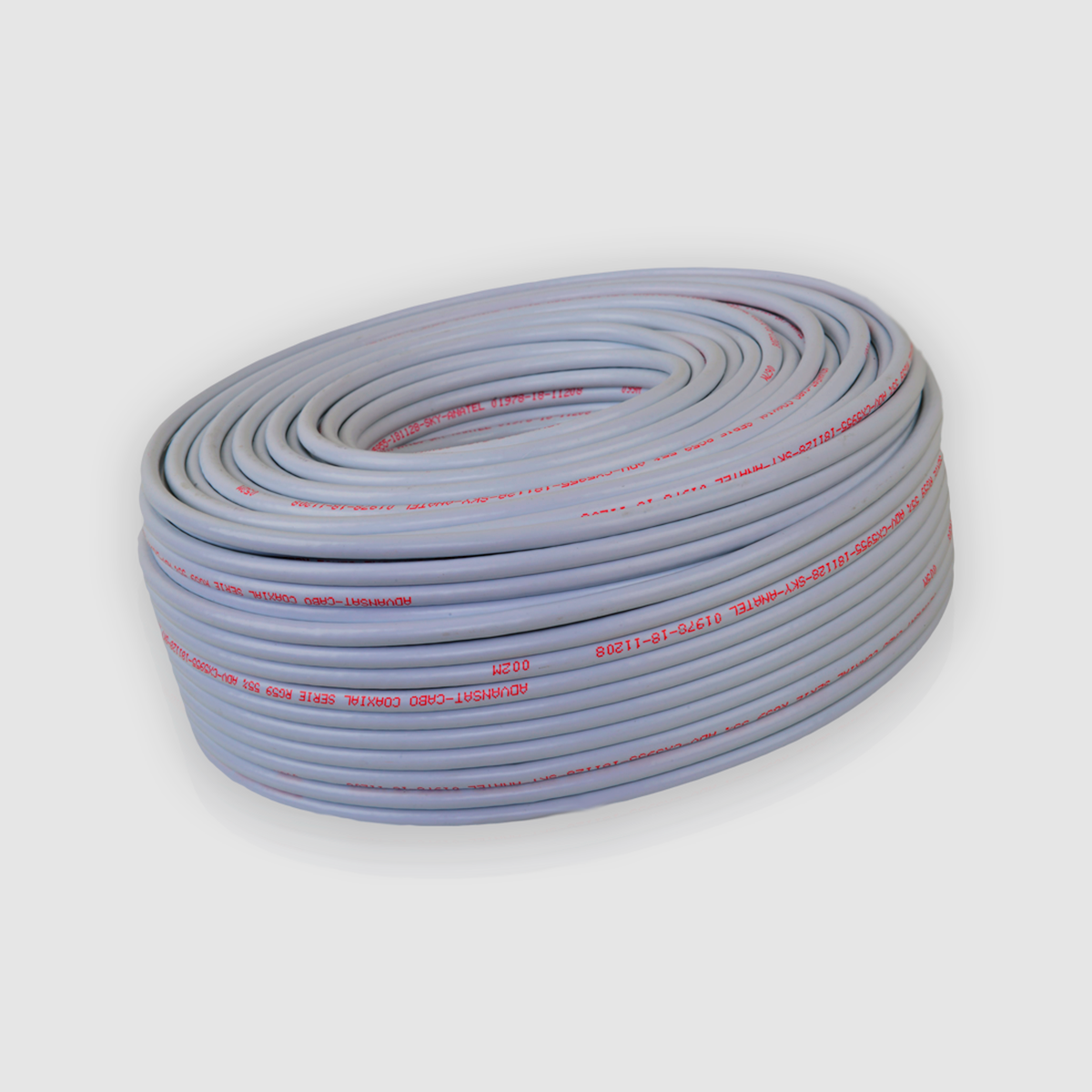

Cabo RG 59 – 55%
-
Descrição
Descrição do Produto
Item Parâmetro Especificação Unidade 1. Construção 1.1 Condutor Material Aço cobreado Diâmetro 0,81± 1% mm Resistência condutor ≤ 199,7 Ω/Km Ohms/km Alongamento para ruptura do condutor central >1% 1.2 Isolamento Material FPE Diâmetro 3,86 ± 0,13 mm Resistência de isolamento ≥1500 MΩ.Km Adesão do condutor central no dielétrico >22 N 1.3 Fita de alumínio laminado Material Fita de alumínio Cobertura da folha de alumínio sobre isolamento > 118% 1.4 Malha Material Al/mg Construção 16x3x0,16mm Cobertura da folha de alumínio sobre isolamento >53% Alongamento para romper os fios >3% Força para ruptura da malha >300 MPa 1.5 Capa Material PVC UV proteção Diâmetro 6,10± 0,2 mm Cor Branca Espessura >0,65 mm Densidade do PVC ≤1,45 g/cm3 Ruptura elástica da capa >12,4 MPa Alongamento da capa >250% Classe retardante de chama CM 2. Propriedades físicas e elétrica 2.1 Teste de tensão máxima Tensão de teste 1.5KV AC durante 60 segundos 2.2 Teste de isolação Tensão de teste 1000V DC durante 60 segundos 2.3 Fuga de corrente < 10mA 2.4 Teste a baixa temperatura (-15 °C) o cabo não apresentou danos 2.5 Atenuação (dB/100m) Testado com Network Analyzer
5 MHz 2,82 55 MHz 6,73 211 MHz 12,47 550MHz 19,52 870 MHz 24,85 1000 MHz 26,64 1700 MHz 34,73 2200 MHz 39,51 2.6 Impedância
5 – 1000Mhz75 ± 3 Ohm 2.7 Perda de retorno
5 – 1000MHZ>20 dB 2.8 Blindagem
5 – 1000MHZ>65 dB 2.9 taxa de velocidade >82% -
