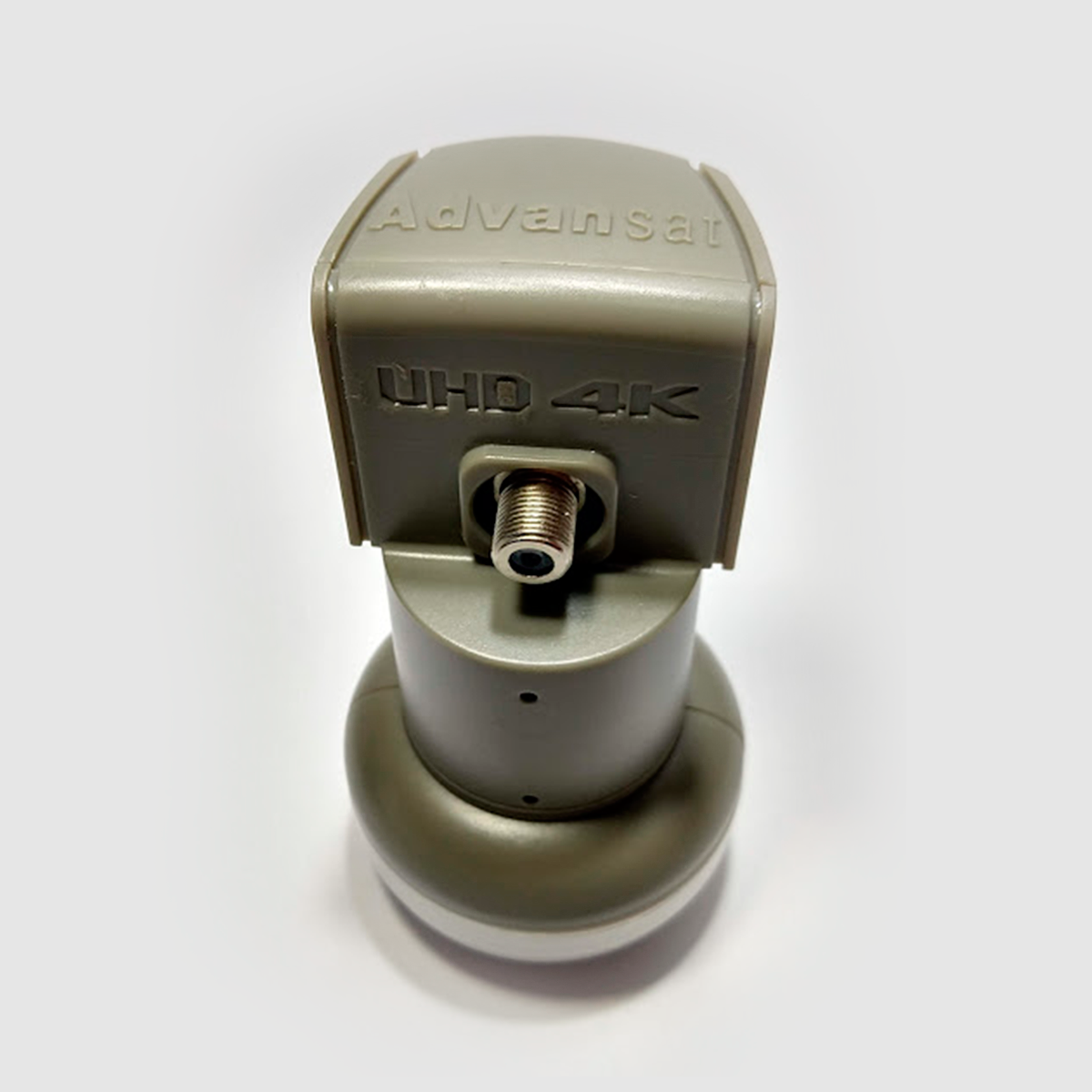

LNBF single

Categoria:
  • Descrição

    Descrição do Produto



    Especificações elétricas
    Banda Banda baixa Banda Alta
    Faixa de frequência de entrada 10700 – 11700MHz 11700 – 12750Mhz
    Faixa de frequência de saída 950 – 1950MHz 1100 – 2150Mhz
    Figura de ruído ≤ 1,0dB
    Ganho 55 – 70dB
    Variação de ganho ± 3,0dB ± 3,0dB
    Ganho de ondulação ± 1,0dB @36MHz
    Faixa de frequência LO 9750MHz 10600MHz
    Estabilidade de frequência LO ± 2,0 @-10°C à 60°C
    Estabilidade de frequência LO ± 1,0 @25°C
    Ruído de fase LO -55dBc/Hz @1kHz
    -75dBc/Hz @10kHz
    -90dBc/Hz @100kHz
    -90dBc/Hz @≥ 500kHz
    Isolamento Cross-pol ≥ 22dB
    1 dB ponto de compressão > +3dBm
    Ponto de Interceptação da 3ª Ordem > +10dBm
    Produtos de Intermodulação < -50dBc
    Nível espúrio dentro da banda < -60dBm
    Tensão de alimentação Ca: 10,0V – 14,0V (vertical)
    Cb: 15,5V – 21,0V (horizontal)
    Sinal de controle 0kHz Cc: 22 ± 2kHz
    0,6 ± 0,2 Vpp
    Consumo de corrente < 150mA
    VSWR de saída 2,0 : 1
    Impedância de saída 75 ± 3Ω
    Especificações mecânicas
    F/D LNBF 0,60 ± 0,02
    Conector de saída F fêmea
    Temperatura operacional -10 a 60°C
    Diâmetro para montagem LNBF 40 ± 1mm
    Espaço para montagem LNBF ≥ 28mm
    Distância do centro de fase para pescoço 18 ± 2mm
    Salt spray 240h
    Cor da parte frontal Branco
